一 概述 :
近年來，能源危機、環境保護和生活水平的提高，都要求節能照明，照明節能已經是全球照明行業經過深思熟慮以后的共同選擇。
隨著社會的不斷進步與科學技術的不斷發展，現在人們越來越關心我們賴以生存的地球，世界上大多數國家也充分認識到了環境對我們?nèi)祟惏l(fā)展的重要性。各國都在采取積極有效的措施改善環境，減少污染。這其中最為重要也是最為緊迫的問題就是能源問題，要從根本上解決能源問題，除了尋找新的能源，節能是關鍵的也是目前最直接有效的重要措施 ，在最近幾年,通過努力，人們在節能照明技術的研究和產品開發上都取得了巨大的成果。節能照明就是盡可能地減少能源消耗量，生產出與原來同樣數量、同樣質量的照明產品；或者是以原來同樣數量的能源消耗量，生產出比原來數量更多或數量相等質量更好的照明產品。
在人工光環境設計方面，同樣有許多節能手段，首先是確定合理的照明標準和節能標準，我國于2004年12月1日起開始實施最新的《建筑照明設計標準》（GB50034—2004），該標準不僅規定了各類房間與場所所應達到的照明水平，而且還提出了與照度值相對應的照明功率密度（單位面積上的照明安裝功率，含光源、鎮流器或變壓器）值，除住宅外，公共建筑照明功率密度值的相關規定均為強制性條文，這將使我們在設計階段就能有效控制住照明能耗的總量；其次在設備選擇上，應采用高光效的光源，選用發光效率高、配光合理的燈具； 照明作為構成能耗的重要部分，其節能研究應當引起我們更多的重視。
近年來，能源危機、環境保護和生活水平的提高，都要求節能照明，照明節能已經是全球照明行業經過深思熟慮以后的共同選擇。
隨著社會的不斷進步與科學技術的不斷發展，現在人們越來越關心我們賴以生存的地球，世界上大多數國家也充分認識到了環境對我們?nèi)祟惏l(fā)展的重要性。各國都在采取積極有效的措施改善環境，減少污染。這其中最為重要也是最為緊迫的問題就是能源問題，要從根本上解決能源問題，除了尋找新的能源，節能是關鍵的也是目前最直接有效的重要措施 ，在最近幾年,通過努力，人們在節能照明技術的研究和產品開發上都取得了巨大的成果。節能照明就是盡可能地減少能源消耗量，生產出與原來同樣數量、同樣質量的照明產品；或者是以原來同樣數量的能源消耗量，生產出比原來數量更多或數量相等質量更好的照明產品。
在人工光環境設計方面，同樣有許多節能手段，首先是確定合理的照明標準和節能標準，我國于2004年12月1日起開始實施最新的《建筑照明設計標準》（GB50034—2004），該標準不僅規定了各類房間與場所所應達到的照明水平，而且還提出了與照度值相對應的照明功率密度（單位面積上的照明安裝功率，含光源、鎮流器或變壓器）值，除住宅外，公共建筑照明功率密度值的相關規定均為強制性條文，這將使我們在設計階段就能有效控制住照明能耗的總量；其次在設備選擇上，應采用高光效的光源，選用發光效率高、配光合理的燈具； 照明作為構成能耗的重要部分，其節能研究應當引起我們更多的重視。
公司簡介：
深圳市歐迪光電科技有限公司您身邊的照明專家！公司是一家專業從事工業照明燈具、LED防爆燈，LED防爆手電筒，LED照明燈具、太陽能照明燈具、無極燈照明燈具、防爆電器的民營單位。歐迪光電是集研發，制造，銷售，于一體的高科技型單位。
公司嚴格照ISO9001國際質量體系認證標準、GB3836-2010《爆炸性氣體環境用電氣設備》標準及其它相關國家標準執行生產檢測。
公司產品以先進的光電學理念為基礎，運用最前沿的科學制造技術，基于對客戶需求信息的深入了解，經過反復實驗驗檢，將技術合理的融入產品設計中，確保每一款產品的性能高度穩定，高效節能，外形美觀精細。
歐迪光電品質改變世界，堅持走專業化發展道路，堅持產品品質質量高于一切。同時快速高效地為客戶提供針對性、定制化的照明解決方案給客戶創造價值。
把握客戶需求，提升品牌價值，提升產品對市場的持久占有率。公司著力培養高素質的職業化管理團隊和專業化員工隊伍，在國內重要城市設立了專業服務中心和專業服務部，營銷和服務網絡將基本覆蓋了中國市場，能夠?qū)蛻舻男枨蟆⑵谕蜐M意持續地保持敏感，并為客戶提供高績效、專業化和敏捷性的服務。
歐迪光電愿景目標為"全球領先的工業照明燈具品牌供應商"。
未來，深圳市歐迪光電科技有限公司將堅持不解，永不放棄，努力向著公司的愿景目標穩步前行！
通過CCC認證，質量管理體系9001認證，國際環境體系認證ISO4001，國家防爆認證，LED燈種電磁檢測認證，等第三方認證，產品均有檢測報告
公司產品為部分世界500強指定品牌，如廣州地鐵，上海石化，鏈鋼集團，賽輪股份，等等指定品牌之一，選擇歐迪，選擇安全與高品質。
二 照明現狀分析：
照明現狀：通過CAD圖紙等客戶提供的資料文件，大概了解現場情況，沒通過現場實地勘察，通過前期方案與溝通現客戶提出以下要求：
1燈具LED光源，LED芯片為國際品牌，歐司朗、科銳、飛利浦任意一款，(要求廠家提供項目授權書)。芯片燈珠單顆功率≤3W，設計采用降載使用預留20%余量，不接受COB光源。光源效應不低于120lm/W。
2.燈具電源為驅動電源，品牌要求茂碩電源、明緯電源、飛利浦電源任意一款(要求廠家提供項目授權書)。要求電源與光源分體（分腔）設計。電源必須具帶調光電源線。
3.采用ADC12 鋁合金壓鑄殼體，經表面高速拋丸處理后，進行高壓靜電噴塑，以提高塑粉附著力，增強產品的防腐蝕性能，燈具需要足量散熱結構及材質，以保證適應軋鋼現場高溫環境，燈具重量不高于20KG；
4.照度要求，距地面700mm達到150LX；
5.智能控制：
5.1時間控制：按照多個時間段控制燈具開關；
5.2照度控制：按照環境明暗控制燈具開關。
其他要求
1. 分線控制，
1.1加熱爐區單獨控制，區域內分3段控制（中工線兩端為分界點）；
1.2五條線分線控制，單線分段控制（以矯直機為分界點）。
2.設備廠家負責安裝，包括電纜耗材，控制箱，甲方電源接到控制箱總開關上口，乙方提供電纜型號。
3.質量保證期5年， 1年內更換率不超過4%，否則質保期順延。
根據客戶要求，同時我司照明方式將 體現到并達以下功能：
1 照度：設計平均照度達到國家治金行業照明標準。
2 燈具數量與燈型選擇：
A 在達到國家標準的基礎上，在盡可能減少燈具數量，降底單燈功耗上，讓燈具照度高，壽命長；降低電耗，響應國家，公司節能降耗的號召。
B燈型結構合理，用料厚度，結構防水，散熱性好，電器與光源分腔獨立結構。
3安全性：可配合鋼管走線電纜無外露。防爆區域采用防爆燈具。光源與電器采用國際一線品牌。避免燈具光源電器壽命短，頻繁更換燈具光源電器，工作量大；
4適用性：所有燈具安裝簡單可靠，互換性強，方便前期安裝，后期維護，部分燈具有多種安裝方式，如U型支架式，護攔式，法攔式，吊管式，壁式，座式，吸頂式等，優先考慮可配合無縫對接鋼管走線等。
針對貴單位現場照明系統,經我公司工程人員設計照明方案，并嚴格按國家治金行業照明相關標準，在滿足治金行業各種環境照度的前提下，盡量節省能源；同時避免后期改造，給生產帶來不便，同時也避免不必要的人力資源及物資的浪費。
鋼鐵工業是我國改革開放以來經濟發展的重要支柱之一。國家昌盛、經濟騰飛，與鋼鐵工業的迅速崛起密不可分。鋼鐵廠的基礎設施，尤其是照明設施的完善與否，直接影響到鋼鐵生產的工作效率及其經濟效益。

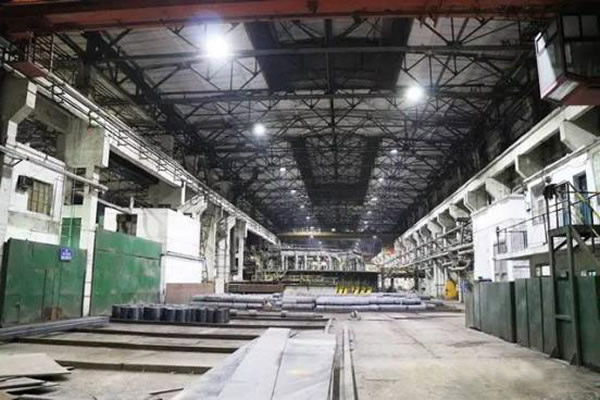

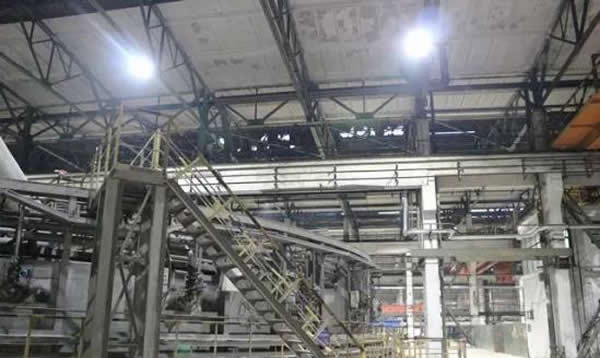

以下我司在治金行業改造后現場圖
以下為我公司為某特大型鋼鐵企業廠采用我司照明方案改造后實拍
我司用與鋼鐵廠的LED燈，其擁有的高效熱管導熱技術，非常適合于鋼鐵廠高溫環境工作。內部光源直接與熱源零距離貼合，迅速將光源產生的熱量、以及從環境吸收的熱量傳導至散熱主體。
同時可配合智慧照明方案施工，可電腦手機APP控制燈具。需要做智慧照明改造。
三 照明方案 ：
1照明區域確定，確定照明面積
根據新建工廠圖紙，照明區域可分為六大片區，分別為:
1：小角線成品跨1 小角冷卻跨1 小角冷卻跨2
長 27M+18M+18M+12Mx9+15Mx2+12Mx16+2=395m 寬 24M+35M+24M=83M
2： 中角槽線成品跨1, 中角槽線冷卻跨1 中角槽線冷卻跨2 中角槽成品跨2
長 395m 寬 24M+28.5M+28.5M+28.5+24=105M
3：中工成品跨1,中工冷卻跨1 ,中工冷卻跨2 ,中工冷卻跨2
長 395m 寬 24M+31M+31M+24=110M
4 :小槽成品線跨1,小槽冷卻跨1，小槽成品跨2
長 395m 寬 24M+35M+24=83M
5:小工線成品跨1,小工線冷卻跨1，小工線冷卻跨2,小工線成品跨2
長 395m 寬 24M+28.5M+24=28.5=105M
6:各跨尾部
長 120m+96+120M+108M+108M=552M 寬 27M
根椐長寬，確定照明區域大約面積，以下以方案設計為理論數據依據！
2 選用燈具性能說明

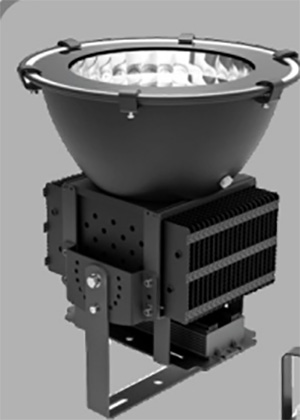

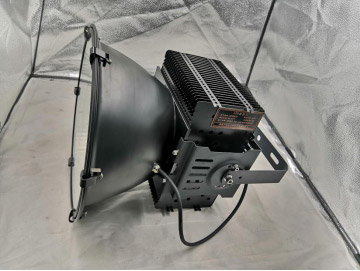

LED高頂燈 NTC9280.02（低負載運行）
一概況：
★ 適用于石油、化工、電力、治金等平臺場所工作。
★ 各種平臺、車間、油罐區、感化裝置區、中轉站、電力主廠房、等工作場所的固定照明。
二 性能特點：
★ 采用國際品牌LED，能耗低，光效高，相同照度下，比高壓鈉燈，金鹵燈。
★ 采用明緯，英飛特、飛利蒲等品牌電源。
★ 二腔獨立結構，燈具散熱器由鋁合金壓鑄成型，蜂窩式散熱和全結構散熱技術，可確保各種電器無件散熱效果優良的同時減少電器元件之間的相互干擾，與熱堆積。通過空氣導流結構的熱導風槽讓熱量更快的散發出去，確保光源壽命長達5萬小時以上，在質保期內讓深圳歐迪的LED燈成為真正的免維護產品。
★ 采用超實際功率30%的LED光源貼片,讓光源低負載運行，讓散熱更好。外殼選用輕質合金材料壓鑄成型并進行高科技噴涂處理，防靜電，耐磨抗腐，防水防塵。
★ 采用大散熱套件做少功率，讓燈殼低負載運行，讓燈珠與電源在實驗室理想環境下工作，讓燈具達到超長壽命。
★ 透明件采用透光率高，抗沖擊性能好，能使燈具在各種惡劣的環境下正常工作。
★ 鋼化玻璃5MM厚度內有 加純鋁反光懷 透光率90%，久經耐用，抗氧化，長時間后透光率保持一致。
★ 全部外露緊固件及附件均采用高防腐蝕性能的不銹鋼材料制成。
★ 安裝方式可選用座式、吊桿式、壁式、吸頂式、吊鏈?zhǔn)�、等等�?/span>
★ 應急時可加配LED應急配置，需要另行說明。
技術參數：
|
額定功率 |
200W-1000W |
 |
|
電源品牌 |
明緯，英飛特、飛利浦 |
|
光源品牌 |
科銳CREE、歐司朗 |
|
芯片光效 |
大于120Lm/w |
|
防護等級 |
IP66 |
|
防腐等級 |
WF2 |
|
輸入電壓 |
85～265VAC 50Hz |
|
光源色溫 |
2700-6500K 可選 |
|
使用壽命 |
5萬小時 |
|
功率因數 |
>0.95 |
|
安裝高度 |
2-7米 |
|
環境溫度 |
- 45℃ — +45℃ |
|
安裝方式 |
U型支架式，壁式，吸頂式 |
|
|
功率 |
尺寸 |
功率 |
尺寸 |
|
200W |
410*410*480mm |
500W |
480*480*530mm |
|
250W |
410*410*480mm |
600W |
490*490*690mm |
|
300W |
410*410*480mm |
800W |
520*520*690mm |
|
400W |
410*410*480mm |
1000W |
530*530*690mm |

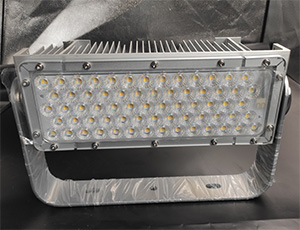

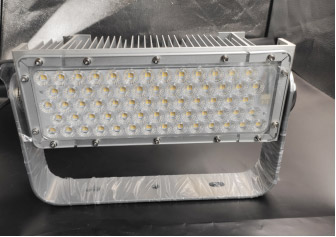

LED投光燈 ODFE9827 （低負載運行）
一概況：
★ 適用于石油、化工、電力、治金、港口、各種平臺、車間、裝置區、中轉站、主廠房、等工作場所的固定照明。
二 結構性能：
★ 以先進的科學制造技術為理念，結合工業美學制造物有所值，物超所值，可靠穩定的工業的照明產品。
★ 全部外露緊固件及附件均采用高防腐蝕性能的不銹鋼材料制成。采用真實的3D對流技術，散熱片錯落有致，自行讓風對流，散熱效果極好。成倍增加散熱面積，通過空氣導流結構的熱導風槽讓熱量更快的散發出去，有效降低燈體溫度。
★ 燈具采用航空鋁材，不采用回收鋁，導散熱性，延展性，抗沖擊性更好。
★ 整燈低負載運行
1采用單顆1WLED燈珠共264顆,燈具單組功率可為264W,僅僅做到200W。
2材質散熱低負載運行單組中有36片加大加厚鋁制 散熱片組成，散片厚度為1.5MM或5MM,散熱片最低高度為50MM，最高度處為90MM，其中60%以上散熱片高度大于73MM。市場燈散熱片厚度為0.5,高度僅僅為30MM，且數量極低，同功率時散熱用料是同市場燈具的3倍。
★ 燈具支架帶不銹鋼刻度自鎖轉盤，可自由調整調度，且可垂直水平方向自鎖防滑，牢固可靠。壁式安裝旋轉角度可調。
技術參數：
|
光源類型 |
LED |
 |
|
電源品牌 |
明緯，英飛特、飛利浦 |
|
|
光源品牌 |
科銳CREE、歐司朗 |
|
|
燈具材質 |
航空型材鋁，導熱系數壓鑄鋁的2倍 |
|
|
外殼處理 |
防靜電氧化 (防腐性能比噴塑更好） |
|
|
額定功率 |
200-250W |
|
|
整燈光效 |
大于140LM/W |
|
|
單顆功率 |
1W（不小于1W) |
|
|
光源數量 |
264顆 |
|
|
散熱片數量 |
大于36片(市場上同功率一般為16片左右） |
|
|
散熱片厚度 |
大于1.5MM-4.5MM(市場上同功率一般為0.5-1.3MM厚左右） |
|
|
散熱片最低高度 |
大于48MM |
|
|
散熱片基本高度 |
大于70MM (60%以上散熱片的高度） |
|
|
散熱片最高高度 |
大于88MM |
光源色溫 |
2700-6500K可選 |
|
散熱基本寬度 |
大于130MM（70%以上） |
使用壽命 |
5萬小時 |
|
防護等級 |
IP66 |
安裝高度 |
20-100米 |
|
防腐等級 |
WF2 |
引入電纜 |
Φ8-Φ12 |
|
輸入電壓 |
24-36V或85-265V |
自鎖裝置 |
不銹鋼刻度轉盤一對 帶自鎖 |
|
電源效率 |
90% |
燈具重量約 |
5.2Kg |
|
功率因數 |
大于95% |
燈量尺寸約 |
350X132X320MM |

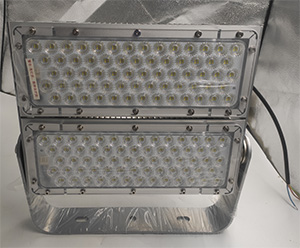

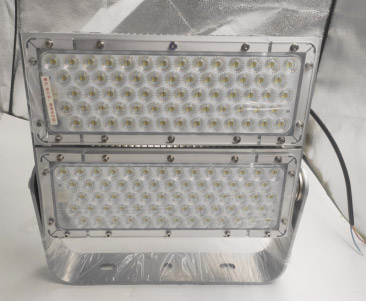

LED投光燈 ODFE9827-400W（低負載運行）
一概況：
★ 適用于石油、化工、電力、治金、港口、各種平臺、車間、裝置區、中轉站、主廠房、工作場所固定照明。
二 結構性能：
★ 以先進的科學制造技術為理念，結合工業美學制造物有所值，物超所值，性能可靠穩定的工業的照明產品。
★ 全部外露緊固件及附件均采用高防腐蝕性能的不銹鋼材料制成。采用真實的3D對流技術，散熱片錯落有致，自行讓風對流，散熱效果極好。成倍增加散熱面積，通過空氣導流結構的熱導風槽讓熱量更快的散發出去，有效降低燈體溫度。
★ 燈具采用航空鋁材，不采用回收鋁，導散熱性，延展性，抗沖擊性更好。
★ 整燈低負載運行
1采用單顆1WLED燈珠共528顆,燈具單組功率可為528W,僅僅做到400W。
2材質散熱低負載運行單組中有36片加大加厚鋁制 散熱片組成，散片厚度為1.5MM或5MM,散熱片最低高度為50MM，最高度處為90MM，其中60%以上散熱片高度大于73MM。市場燈散熱片厚度為0.5,高度僅僅為30MM，且數量極低，同功率時散熱用料是同市場燈具的3倍。
★ 燈具支架帶不銹鋼刻度自鎖轉盤，可自由調整調度，且可垂直水平方向自鎖防滑，牢固可靠。壁式安裝旋轉角度可調。
技術參數：
|
光源類型 |
LED |
 |
|
電源品牌 |
明緯，英飛特、飛利浦 |
|
光源品牌 |
航空型材鋁，導熱系數壓鑄鋁的2倍 |
|
燈具材質 |
防靜電氧化 (防腐性能比噴塑更好） |
|
外殼處理 |
防靜電氧化 (防腐性能比噴塑更好） |
|
額定功率 |
400-500W |
|
整燈光效 |
大于140LM/W |
|
單顆功率 |
1W（不小于1W) |
|
光源數量 |
528顆 |
|
散熱片數量 |
大于72片
(市場上同功率一般為32片左右） |
|
散熱片厚度 |
大于1.5MM-4.5MM(市場上同功率一般為0.5-1.3MM厚左右） |
|
散熱片最低高度 |
大于48MM |
|
散熱片基本高度 |
大于70MM (60%以上散熱片的高度） |
|
散熱片最高高度 |
大于88MM |
光源色溫 |
2700-6500K可選 |
|
散熱基本寬度 |
大于130MM（70%以上） |
使用壽命 |
5萬小時 |
|
防護等級 |
IP66 |
安裝高度 |
20-100米 |
|
防腐等級 |
WF2 |
引入電纜 |
Φ8-Φ12 |
|
輸入電壓 |
24-36V或85-265V |
自鎖裝置 |
不銹鋼刻度轉盤一對 帶自鎖 |
|
電源效率 |
90% |
燈具重量約 |
10.3Kg |
|
功率因數 |
大于95% |
燈量尺寸約 |
350X264X320MM |
3 設計依據(應滿足客戶要求與國標)
1《建筑照明設計標準》GB 50034-2013 工業建筑一般照明標準值表5.4.1 鋼鐵工業 煉鋼及及連鑄 煉鋼主廠房和平臺 切割區連鑄澆注平臺 鋼鐵工業 軋鋼 棒線材主廠房 鋼管主廠房，冷軋主廠房，熱扎主廠房，鋼坯臺,垂繞，橫剪及縱剪機組 照度為150LX
2 客戶要求照度要求，距地面700mm達到150LX 3 時間控制
按照多個時間段控制燈具開關 照度控制按照環境明暗控制燈具開關
4 燈具要求
光源效應不低于120lm/W
LED芯片:歐司朗、科銳、飛利浦
芯片燈珠單顆功率≤3W
驅動電源 :茂碩電源、明緯電源、飛利浦電源 燈具重量不高于20KG
5 ABC三種照明方案,布燈數量與理論光效數據對比
5.1三種照明方案 數據來源說明
E=F*U*K/S 已知E平均照度(國標查詢），U利用系數，K維護系數，按國標推薦選取。我司燈具利用系數 U取0.8標準.鑄工、鍛工車間、維護系數取0.6（客戶要求也是0.6),。S面積（根據CAD圖可自我測量后算出，照明區域確定,確定照明面積有確定）,根據以上參數可推算出達到國標要求的照度需要的 F總光通量=S*E/U*K，再根據所設計燈具的功率與光效（我司提供，與燈具本身的光效LM/W，可以計算出的總光通量可以計算出所有的 燈具數量=F/整燈光效*功率。
5.2不同方案布燈數量與理論光效數據
|
A方案 |
方案A) |
尺寸面積平方約 |
平均照度國標LX |
理論上布燈 平均照度LX |
產品安裝可安裝高度 |
安裝方式 |
理論需要產品數量 |
實際布燈 |
單燈功率W |
單燈光效LM/W |
利用系數(CU取0.8)*維護系數(k取0.6) |
總光通量 |
燈具型號規格
NTC9280.02-250W
|
|
1 |
小角線成品跨1 小角冷卻跨1 小角冷卻跨2 |
32785 |
150LX |
150 |
8-20M |
燈具可采用U型支架或吊環式安裝。1.精整跨安裝于兩側墻壁上，高度11.7米；
2.除精整跨外所有跨兩側墻壁均安裝，高度13.5米；
3.需要吊頂安裝的，安裝高度14.5米
4.吊頂安裝的不能安裝于主軋跨軋制中心線上方，在滿足照度的情況下盡量遠離。
5.具體安裝位置在安裝前甲乙雙方再次確認 |
341.5104167 |
342 |
250 |
120 |
0.48 |
10245312.5 |
NTC9280.02
LED高頂燈 |
|
2 |
中角槽線成品跨1, 中角槽線冷卻跨1 中角槽線冷卻跨2 中角槽成品跨2 |
41475 |
150LX |
150 |
8-20M |
432.03125 |
433 |
250 |
120 |
0.48 |
12960937.5 |
LED高頂燈NTC9280.02
|
|
3 |
中工成品跨1,中工冷卻跨1 ,中工冷卻跨2 ,中工冷卻跨2 |
43450 |
150LX |
150 |
8-20M |
452.6041667 |
453 |
250 |
120 |
0.48 |
13578125 |
LED高頂燈NTC9280.02
|
|
4 |
小槽成品線跨1,小槽冷卻跨1，小槽成品跨2 |
32785 |
150LX |
150 |
8-20M |
341.5104167 |
342 |
250 |
120 |
0.48 |
10245312.5 |
LED高頂燈NTC9280.02
|
|
5 |
小工線成品跨1,小工線冷卻跨1，小工線冷卻跨2,小工線成品跨2 |
41475 |
150LX |
150 |
8-20M |
432.03125 |
433 |
250 |
120 |
0.48 |
12960937.5 |
LED高頂燈NTC9280.02
|
|
6 |
各跨尾部 |
9384 |
150LX |
150 |
8-20M |
97.75 |
98 |
250 |
120 |
0.48 |
2932500 |
LED高頂燈NTC9280.02
|
|
合計布燈：采用250W 合計布燈 2101套 |
|
|
|
|
|
|
|
|
|
|
|
|
|
B方案 |
B方案 |
尺寸面積平方約 |
平均照度國標LX |
理論上布燈 平均照度LX |
產品安裝可安裝高度 |
安裝方式 |
理論需要產品數量 |
實際布燈 |
單燈功率W |
單燈光效LM/W |
利用系數(CU取0.8)*維護系數(k取0.6) |
總光通量 |
燈具型號規格
 |
|
1 |
小角線成品跨1 小角冷卻跨1 小角冷卻跨2 |
32785 |
150LX |
150 |
8-20M |
燈具可采用U型支架或吊環式安裝。1.精整跨安裝于兩側墻壁上，高度11.7米；
2.除精整跨外所有跨兩側墻壁均安裝，高度13.5米；
3.需要吊頂安裝的，安裝高度14.5米
4.吊頂安裝的不能安裝于主軋跨軋制中心線上方，在滿足照度的情況下盡量遠離。
5.具體安裝位置在安裝前甲乙雙方再次確認 |
365.9040179 |
366 |
200 |
140 |
0.48 |
10245312.5 |
LED投光燈ODFE9827-200W |
|
2 |
中角槽線成品跨1, 中角槽線冷卻跨1 中角槽線冷卻跨2 中角槽成品跨2 |
41475 |
150LX |
150 |
8-20M |
462.890625 |
463 |
200 |
140 |
0.48 |
12960937.5 |
LED投光燈ODFE9827-200W |
|
3 |
中工成品跨1,中工冷卻跨1 ,中工冷卻跨2 ,中工冷卻跨2 |
43450 |
150LX |
150 |
8-20M |
484.9330357 |
485 |
200 |
140 |
0.48 |
13578125 |
LED投光燈ODFE9827-200W |
|
4 |
小槽成品線跨1,小槽冷卻跨1，小槽成品跨2 |
32785 |
150LX |
150 |
8-20M |
365.9040179 |
365 |
200 |
140 |
0.48 |
10245312.5 |
LED投光燈ODFE9827-200W |
|
5 |
小工線成品跨1,小工線冷卻跨1，小工線冷卻跨2,小工線成品跨2 |
41475 |
150LX |
150 |
8-20M |
462.890625 |
463 |
200 |
140 |
0.48 |
12960937.5 |
LED投光燈ODFE9827-200W |
|
6 |
各跨尾部 |
9384 |
150LX |
150 |
8-20M |
104.7321429 |
105 |
200 |
140 |
0.48 |
2932500 |
LED投光燈ODFE9827-200W |
|
合計布燈：采用200W 合計布燈 2247套 |
|
|
|
|
|
|
|
|
|
|
|
|
|
C方案 |
C方案 |
尺寸面積平方約 |
平均照度國標LX |
理論上布燈 平均照度LX |
產品安裝可安裝高度 |
安裝方式 |
理論需要產品數量 |
實際布燈 |
單燈功率W |
單燈實際光效LM/W |
利用系數(CU取0.8)*維護系數(k取0.6) |
總光通量 |
燈具型號規格
 |
|
1 |
小角線成品跨1 小角冷卻跨1 小角冷卻跨2 |
32785 |
150LX |
150 |
8-20M |
燈具可采用U型支架或吊環式安裝。1.精整跨安裝于兩側墻壁上，高度11.7米；
2.除精整跨外所有跨兩側墻壁均安裝，高度13.5米；
3.需要吊頂安裝的，安裝高度14.5米
4.吊頂安裝的不能安裝于主軋跨軋制中心線上方，在滿足照度的情況下盡量遠離。
|
182.9520089 |
183 |
400 |
140 |
0.48 |
10245312.5 |
LED投光燈ODFE9827-400W |
|
2 |
中角槽線成品跨1, 中角槽線冷卻跨1 中角槽線冷卻跨2 中角槽成品跨2 |
41475 |
150LX |
150 |
8-20M |
231.4453125 |
232 |
400 |
140 |
0.48 |
12960937.5 |
LED投光燈ODFE9827-400W |
|
3 |
中工成品跨1,中工冷卻跨1 ,中工冷卻跨2 ,中工冷卻跨2 |
43450 |
150LX |
150 |
8-20M |
242.4665179 |
243 |
400 |
140 |
0.48 |
13578125 |
LED投光燈ODFE9827-400W |
|
4 |
小槽成品線跨1,小槽冷卻跨1，小槽成品跨2 |
32785 |
150LX |
150 |
8-20M |
182.9520089 |
183 |
400 |
140 |
0.48 |
10245312.5 |
LED投光燈ODFE9827-400W |
|
5 |
小工線成品跨1,小工線冷卻跨1，小工線冷卻跨2,小工線成品跨2 |
41475 |
150LX |
150 |
8-20M |
231.4453125 |
232 |
400 |
140 |
0.48 |
12960937.5 |
LED投光燈ODFE9827-400W |
|
6 |
各跨尾部 |
9384 |
150LX |
150 |
8-20M |
52.36607143 |
53 |
400 |
140 |
0.48 |
2932500 |
LED投光燈ODFE9827-400W |

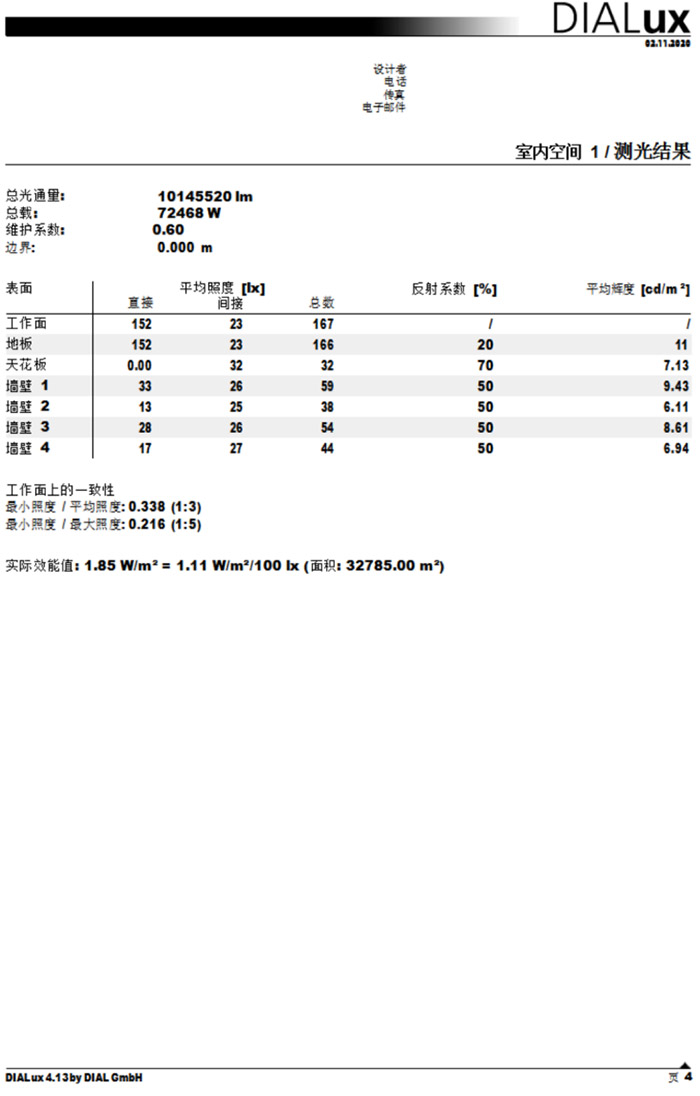

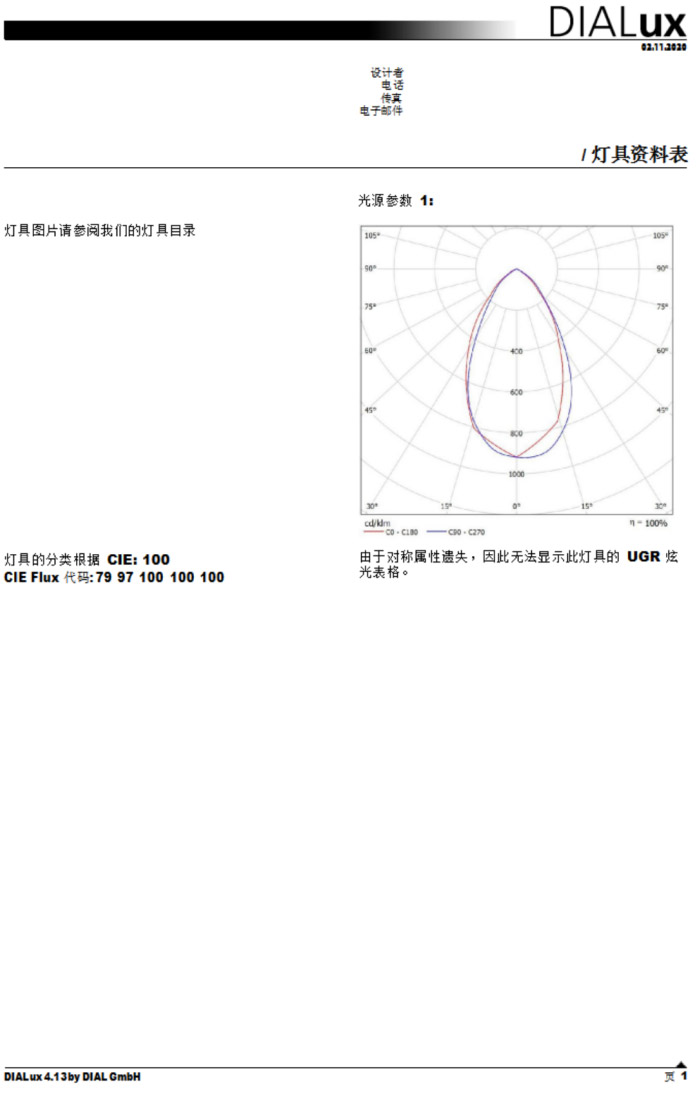

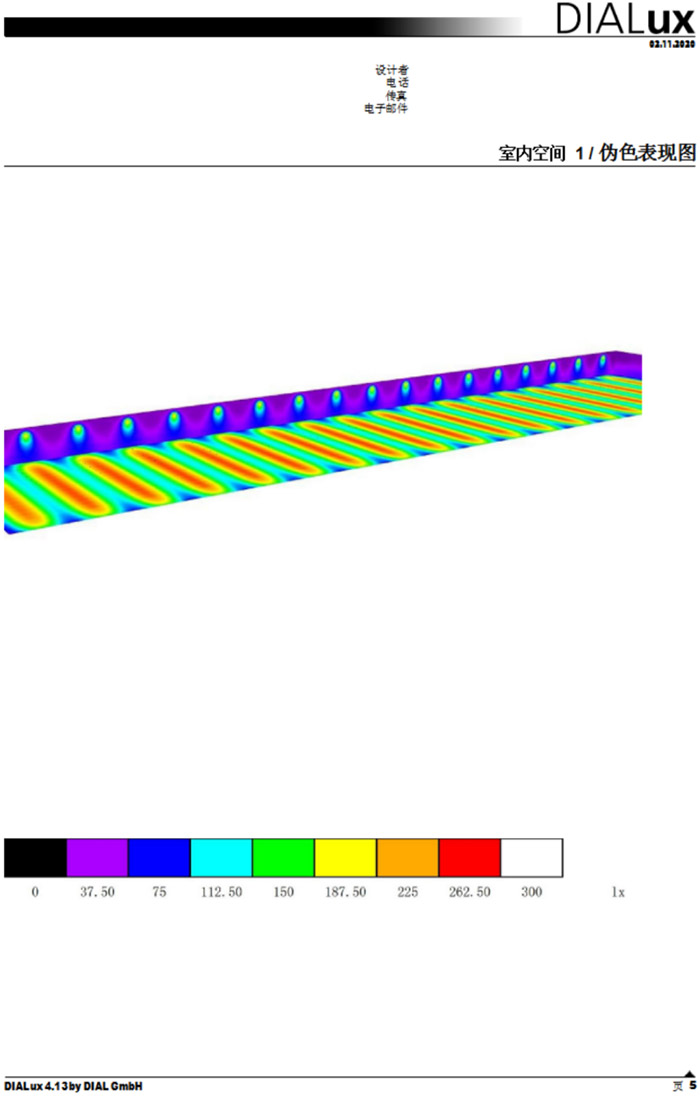

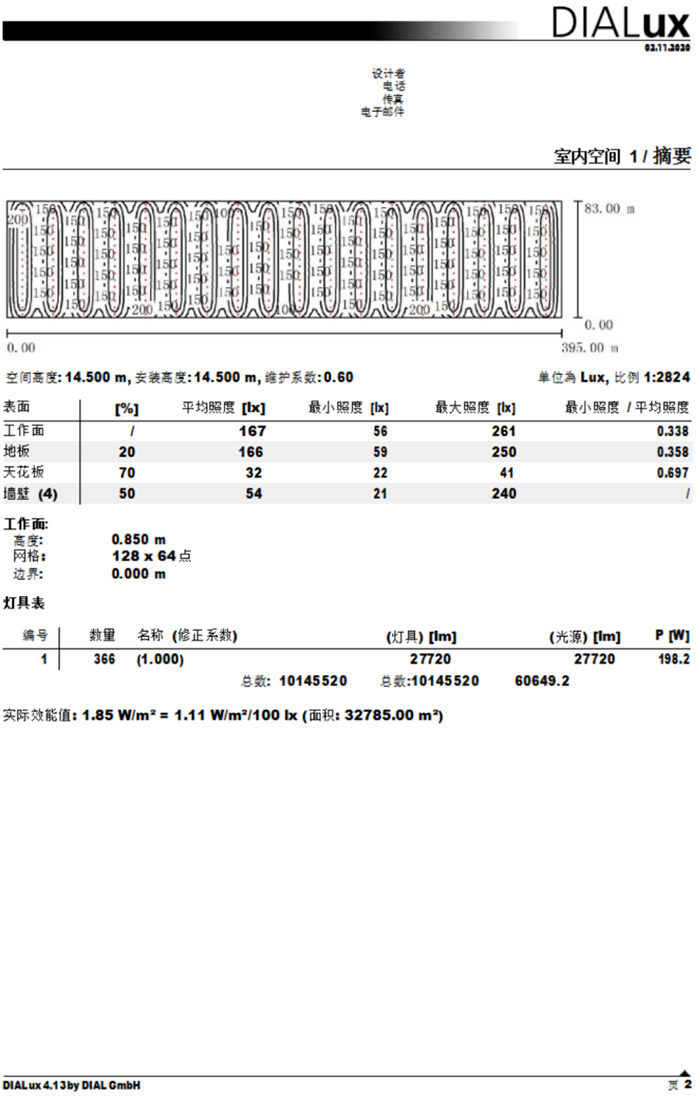

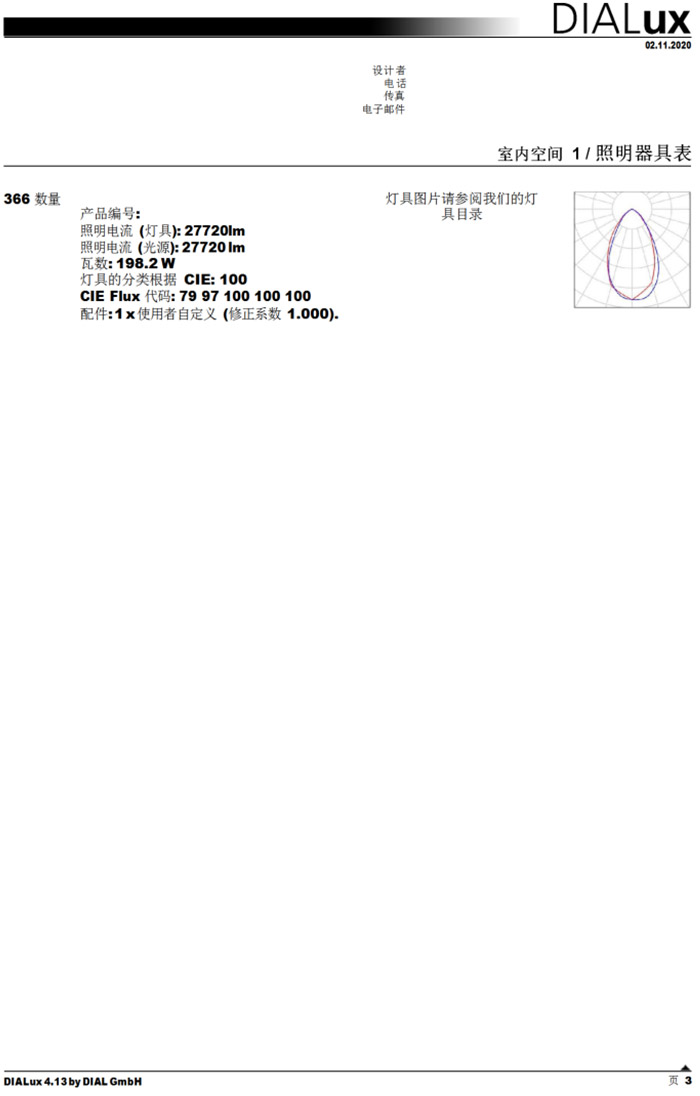

5.3 理論計算與實際電腦模擬檢驗：
任選一方案泛圍內，用照明設計軟件DIALux 4.12模擬
現將隨機選用B方案，第一個區域
1：小角線成品跨1 小角冷卻跨1 小角冷卻跨2 用軟件DIALux 4.12. 照明模擬如下：
理論計算與實際電腦模擬檢驗基本一致！方案可行！
四 照明方案分析
1 深圳歐迪光電科技有限公司照明方案與市場普通方案 性能對比分析
|
類別/性能 |
市場普通 工業照明 金鹵燈或其它LED燈 |
深圳歐迪光電科技有限公司照明 節能照明 |
|
照度 |
達不到國標要求 |
設計有理有據，有詳細計算過程，達到國家標準150LX |
|
防水防塵 |
密封不嚴,不防水,防塵,無防護等級 |
防護等級:IP66,防水防塵可靠,外殼永不生銹、永不腐蝕 |
|
強風防震性 |
抗震性差,無防震措施. |
LED燈具無燈芯，輕便，慣性少，有良好的抗震性 |
|
燈具壽命 |
光源對線路電壓偏差無修正和補償，對點亮燈泡沖擊大，燈泡冷啟動時電流較高，不能調節燈泡的亮度，不能克服交流電正弦波的影響實際壽命,經常更換燈泡 |
燈泡平均使用壽命10000小時,維護量較小. |
|
|
|
|
|
|
|
|
|
照度要求 |
可能現場照度不合理 |
滿足國內標準 |
|
|
|
|
|
安全 |
燈具220V電壓,外殼有觸電風險 |
I類燈具, 輸入220V通過驅動電源馬上傳化為低壓工作，更安全。 |
|
|
|
|
|
健康 |
燈光照度不足,產生視覺疲勞,導致精神不佳. |
顯色性好，照度合理，充足的亮度和燈光均勻度,工人感到身心愉悅,可保持較長工作積極性。 |
|
5年人力資源消耗成本 |
極大，難以統計 |
無費用 |
|
工作中熄燈事故 |
無 |
無 |
|
事故風險 |
光通量低，工人易，風險極底 |
光通量高，風險極底 |
2 深圳歐迪光電科技有限公司照明ABC方案，與客戶要求及能效與產品性能對比分析
|
項目 |
客戶與設計要求 |
方案A LED高頂燈NTC9280.02-250W
合計2101套 |
方案B LED投光燈ODFE9827-200W 2247 |
方案C LED投光燈ODFE9827-400W
合計1126套 |
|
1 |
選用燈型圖片 |
 |
 |
 |
|
2 |
可吊環式，或U型支架式 |
可吊環式，或U型支架式，發光角度60度或120度，30度，任選。 |
可吊環式，或U型支架式,可吸頂燈，吊桿式，壁式均行，發光角度60度或120度，30度，任選。 |
可吊環式，或U型支架式,可吸頂燈，吊桿式，壁式均行，發光角度60度或120度，30度，任選。 |
|
3 |
光源：歐司朗、科銳、飛利浦 |
歐司朗、科銳、飛利浦 |
歐司朗、科銳、飛利浦 |
歐司朗、科銳、飛利浦 |
|
4 |
茂碩電源、明緯電源、飛利浦電源 |
茂碩電源、明緯電源、飛利浦電源 |
茂碩電源、明緯電源、飛利浦電源 |
茂碩電源、明緯電源、飛利浦電源 |
|
5 |
IP66，WF2,Ra＞75 |
滿足要求 |
滿足要求 |
滿足要求 |
|
6 |
調光電源，調時,明暗等 |
采用明緯調光電源,滿足要求 |
采用明緯調光電源,滿足要求 |
采用明緯調光電源,滿足要求 |
|
7 |
鋁合金壓鑄鋁 殼體 |
滿足要求 |
高于要求：采用鋁合金可查詢國標鋁類產品的導熱系數可知：ADC12壓鑄鋁合金導熱系數為96.2W/m﹒k ,鋁合金鋁型材為201W/M﹒k,是設計要求的2倍。 |
|
8 |
其它性能對比 |
滿足要求 |
航空型材鋁，導熱系數壓鑄鋁的2倍
防靜電氧化 (防腐性能比噴塑更好） |
|
9 |
裝燈數量臺 |
2101 |
2247 |
1126 |
|
10 |
單燈功率KW |
0.25 |
0.2 |
0.4 |
|
11 |
總功率KW |
525.25 |
449.4 |
450.4 |
|
12 |
單燈光通量LM/W |
120 |
140 |
140 |
|
13 |
整燈光通量LM |
3000 |
2800 |
5600 |
|
14 |
環境平均照度LM |
150 |
150 |
150 |
|
15 |
控制方式 |
配明緯調光電源 |
配明緯調光電源 |
配明緯調光電源 |
|
16 |
單日亮燈時間H |
12 |
12 |
12 |
|
17 |
單日能耗KW |
3 |
2.4 |
4.8 |
|
18 |
一年能耗KW |
191716.25 |
164031 |
164396 |
|
19 |
5年能耗(約KW) |
958581.25 |
820155 |
821980 |
|
20 |
5年電費元 (按0.5KW/元算) |
479290.625 |
410077.5 |
410990 |
|
21 |
單燈珠功率 |
1W |
1W |
1W |
|
22 |
低負載運行 |
采用400W燈具裝250W，采用300W燈珠做200W |
采用250W燈具裝200W，采用264顆,1W燈珠做200W |
采用500W燈殼裝200W，采用264顆,1W燈珠做200W |
|
23 |
燈具重量 |
5.8KG |
5.2KW |
10.3KG |
五 結論與建議：
深圳市歐迪光電科技有限公司 照明方案選用燈具均在光源，套件均為低負載下運行，防護等級高，且耐高溫，防濕熱�？稍谥谓鹦袠I(yè)高溫，設備高浪涌，粉塵極大，震動等惡劣環境下穩定工作且高效節能。
根據QHSE的要求和工業企業照明設計標準相關規定， 結合公司對治金行業照明系統的相關經驗,參照國家相關標準對原照明系統方案統給予優化以達到以下目的。
1 使照明系統能滿足現場工作需要,降低維護費用高,改造后降低運行成本。
2 改造后照明系統能充分保障安生生產,達到提高工作效率,改善工作環境,高效節能的目的。
3 利用系數取0.8,維護系數取0.6時,等參數一致時，理論數理與模擬較為一致。
4 同時客戶可根據實驗情況，自行搭配選用我司不同種類，不同類型燈具，滿足現場所照明要所。
六 售后服務
1、技術指導服務 ：燈具的安裝、調試等技術指導服務；
2、培訓服務 ：貴單位使用我司燈具后，我公司技術人員對用戶相關部門人員進行技術培訓，保證燈具的正常使用并延長壽命。
3、 定期走訪服務：供方服務工程師進行回訪服務一次，并對使用燈具區域進行巡回檢查一遍。
4. 限時服務
供方服務工程師在接到需方要求服務的電話或信息后，24小時之內上門服務，特殊情況不超過48小時。法定節假日不超過72小時。
5. 服務承諾
供方產品LED燈具保用5年，終身維護。在產品保用期內出現任何質量問題，免收維護及更換零部件費用，確保產品正常使用。
最后祝我們的燈具為您創造價值。
聯系方式:
深圳市歐迪光科技有限公司 匡先生 18929383079
189 2938 3079
售前咨詢
